Esta verificação de circuito de 5 minutos revelou um problema de fiação doméstica que eu não tinha ideia

Siga ZDNET: Adicione-nos como fonte preferencial no Google.

Você já se perguntou qual tomada de parede corresponde a qual disjuntor ou circuito em seu painel elétrico principal?

Você já se perguntou quanta corrente um determinado soquete pode suportar? Eu fiz. Encontrei uma ferramenta legal no Localizador de disjuntor Klein 80016 isso me ajudou a responder a essas perguntas. Isso também pode ajudar você.

Além disso: testei o soprador de neve elétrico DeWalt no fim de semana – agora meu modelo a gás parece desatualizado

Aqui está minha história. Começa com um mistério, torna-se uma perplexidade e eventualmente resulta em algo melhor do que eu poderia esperar. Mas essa é a sorte do sorteio. Entrando, eu não tinha ideia.

Este é o Fab Lab. É uma sala estreita de 2,5 x 4,4 metros que contém meu equipamento de fabricação de desktops não bagunçado. Eu divido meu equipamento de fabricação em bagunçado (CNC, impressoras 3D de resina, cortadores e serras, etc.) e não bagunçado (servidores, impressoras 3D, Glowforge, microscópio, etc.).

A bagunça fica na minha oficina, que também posso desabafar abrindo o portão da garagem. O material não bagunçado mora no Fab Lab, que tem ventilação para o Glowforge, mas por outro lado é bem climatizado. Servidores e impressoras 3D gostam de controle climático.

O problema com o Fab Lab

Aquela sala estreita, o Fab Lab, tem seis tomadas de parede. Eu queria descobrir quanta energia estava sendo consumida na sala porque ela suporta quatro servidores, sete impressoras 3D e um cortador a laser. Eu estava preocupado em rodar tudo em um circuito de 15A, o que não é suficiente para que todo aquele equipamento funcione ao mesmo tempo.

Infelizmente, eu não tinha ideia de qual tomada de parede ia para qual circuito. Esta é uma casa estranha, construída gradativamente ao longo dos anos, com cada proprietário subsequente fazendo hacks estilo proprietário para tudo. Nenhuma das etiquetas da caixa do disjuntor pôde ser mapeada diretamente para a pequena sala onde estão minhas impressoras 3D.

Além disso: o hacking doméstico inteligente é uma ameaça séria – mas veja como os especialistas realmente o impedem

Planejei ligar para meu eletricista para ver se ele poderia adicionar alguns circuitos, mas primeiro queria saber o que eu tinha. Tentei o antigo truque de ligar e desligar os disjuntores e gritar para minha esposa do outro lado da casa, mas a precisão dessa prática deixou a desejar.

Então comprei uma ferramenta. Sempre adoro quando uma necessidade real justifica a compra de uma nova ferramenta. Não compro ferramentas só para tê-las. Espero até precisar de alguma coisa. Quando realmente tenho uma necessidade legítima de algo legal e diferente, isso é motivo de comemoração. Ei, você consegue sua alegria do seu jeito. Eu vou fazer do meu jeito. Nem me fale sobre meu amor por gráficos e diagramas.

Então, sim, comprei a ferramenta e fiz um diagrama.

Entre no localizador de disjuntor

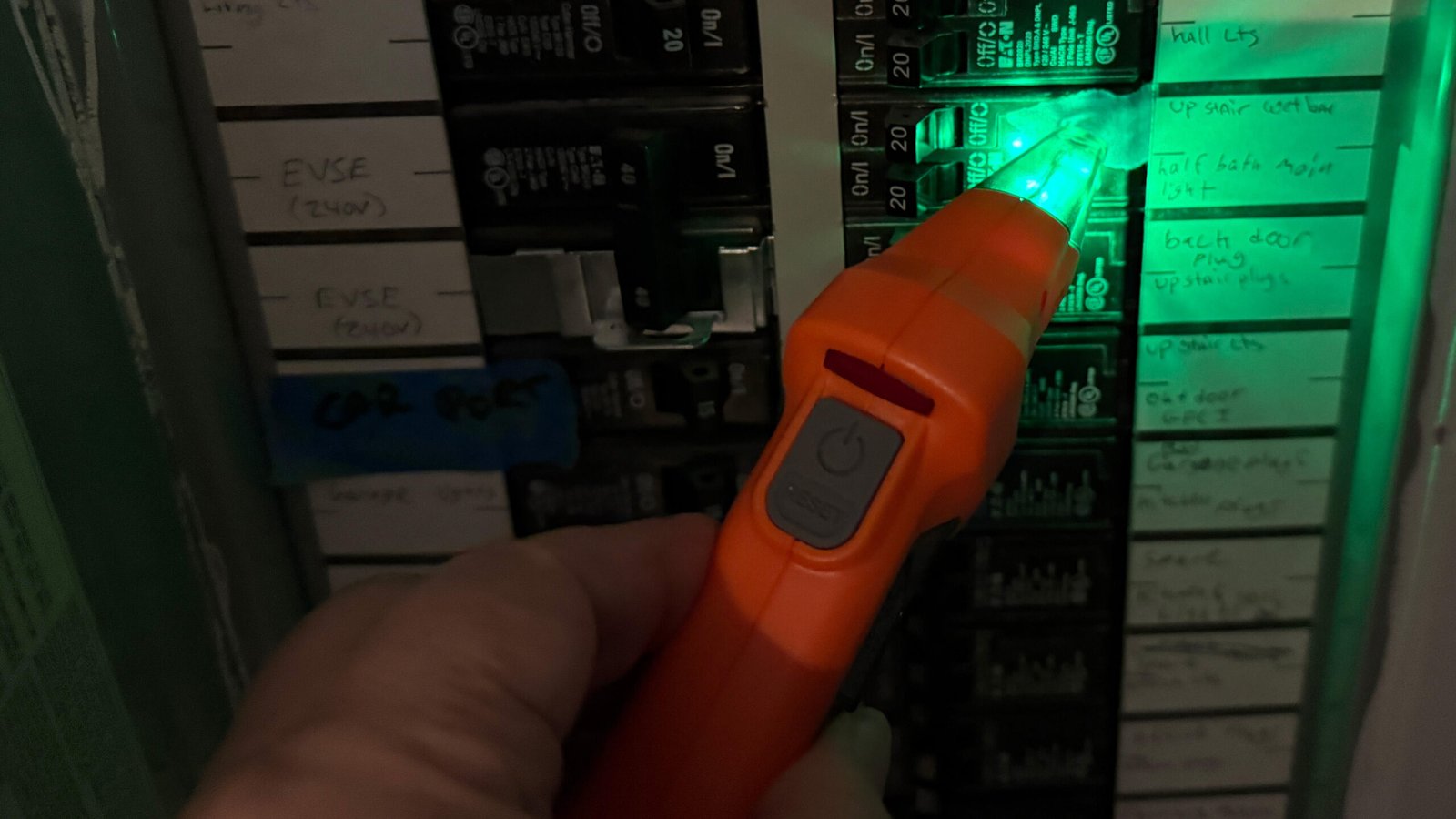

A ferramenta em questão é o Localizador de disjuntor Klein Tools 80016. Tem duas partes. O primeiro é algo que se parece com um testador de soquete. Ele se conecta à tomada e indica se o circuito está bom por meio de algumas luzes no pequeno dispositivo.

Para encontrar o circuito correto no painel elétrico, primeiro conecte o testador de tomada a uma tomada. Então você vai até o painel e desliza a sonda para cima e para baixo em todos os disjuntores. Você então faz um ciclo completo de todos os disjuntores, ignorando quaisquer sons. Isso permite que o dispositivo defina uma linha de base.

Depois disso, você move o dispositivo disjuntor por disjuntor até ouvir um tom. O disjuntor que você está tocando ao ouvir o tom é o disjuntor que corresponde ao soquete.

Além disso: por que não compro mais SSDs pré-construídos para meu PC (e o que recomendo)

Fiz isso com todos os meus seis soquetes, esperando que todos correspondessem a um único disjuntor de 15 A em algum lugar do painel.

O que descobri me deu o… figurativo… choque da minha vida.

Bem, isso foi inesperado

O que descobri foi que havia quatro circuitos de 20 A alimentando essas seis tomadas. Três dos soquetes tinham seus próprios circuitos completos de 20 A; os outros três compartilharam o circuito restante de 20 A.

Eu descobri mais uma coisa que aumentou ainda mais a estranheza. Há uma tomada na parede esquerda que alimenta meus quatro servidores e quatro impressoras 3D. Rastreei até um disjuntor no painel denominado MB Lights para as luzes do banheiro principal.

Então, sim, o circuito que controlava todos os meus servidores e quatro impressoras é o mesmo que alimenta parte do banheiro. Felizmente, a carga que vem do banheiro (uau, isso não não parece certo!) é mínimo. São apenas algumas lâmpadas de teto.

Além disso: Wi-Fi lento? Como adicionar uma rede com fio à sua casa sem cabo Ethernet

No final (isso também não parece certo), pedi ao eletricista que usasse um conduíte para estender um dos outros circuitos até a mesma parede. Dessa forma, pude isolar os servidores do circuito compartilhado com as luzes do banheiro e colocar as quatro impressoras 3D em circuito próprio.

Coloquei o Glowforge em seu próprio circuito. As três impressoras 3D restantes na parede direita agora compartilham seus próprios circuitos de 20 A.

Conselhos de compra da ZDNET

O fato é que, sem o Dispositivo de localização de circuito Kleineu nunca saberia que já tinha energia mais do que suficiente para entrar no Fab Lab. Eu teria presumido que estava trabalhando com o único circuito de 15 A que normalmente é alocado em uma sala assim. Eu nunca teria me permitido usar todo o meu equipamento ao mesmo tempo.

Mas agora que tenho meus circuitos identificados e alocados adequadamente, posso manter todas as minhas impressoras funcionando, o que pode economizar muito tempo em um trabalho grande.

E você? Você já tentou mapear as tomadas da sua casa com os disjuntores? Você usou um localizador de circuito ou confiou em tentativa e erro? Você acha que seu espaço de trabalho está recebendo a energia necessária ou você apenas espera o melhor? Deixe-nos saber nos comentários abaixo.
